產品介紹
本系列660V、1140V、3300V礦用隔爆兼本質安全型交流變頻器主要應用于煤礦具有煤塵、瓦斯等爆炸性危險環境中，作為交流電動機的變頻調速，適用于異步電機及永磁同步電機，具有啟動轉矩大、調速精度高、供電距離遠、節能高效、安全可靠等特點。
該系列1140V、3300V產品逆變單元采用NPC型三電平拓?fù)浣Y(jié)構，具有輸出容量大，輸出電壓高，電壓尖峰脈沖少，電流輸出諧波含量小等 優點。
3300V整流單元采用12脈沖整流，有效降低變頻器對電網側的諧波干擾。母線側采用電容型儲能元件，并用均壓電阻平衡儲能電容兩端電壓值，直流單元上下側電壓均衡，中性點偏移小，充放電穩定。逆變單元采用NPC型三電平拓?fù)浣Y(jié)構，具有輸出容量大，輸出電壓高，電壓尖峰脈沖少，電流輸出諧波含量小等優點。
可廣泛用于煤礦井下絞車、帶式輸送機、刮板運輸機、破碎機、轉載機、提升機、水泵、乳化液泵、給煤機等設備。
產品特點
采用先進的SVPWM空間矢量PWM調制方式控制，輸出轉矩大，0.5Hz即可達到150%額定轉矩，最大轉矩輸出可以達到220%。變頻器采用三電平逆變拓?fù)?，輸入輸出諧波小，滿足EMC標準要求；內置輸出濾波單元，電機絕緣應力小，輸出電纜最長可達4000米；
3300V采用模塊化結構設計，抽屜式安裝，采用滑道抽拉設計，可方便更換，無螺栓卡扣設計；
優異的過流抑制和過壓抑制功能，避免頻繁故障，滿足復雜工況要求；
內置絕緣監測系統能夠?qū)崟r監測變頻器至電機間絕緣狀態，實現有效漏電保護 自適應功率平衡功能，能夠提供精確的負載分配控制，功率不平衡度小于2%內置PID調節器可匹配各類傳感器，形成閉環控制；
全中文顯示界面，矩陣鍵盤操作，本安設計，安全可靠 外置本安設計以太網口，方便程序調試及數據傳輸
滿足智慧礦山通訊要求，具備標準通訊接口；
多參量數據采集：設備具備實時采集電壓、電流、功率和諧波數據等80余種電參量；配合工業大數據平臺自動生成負荷設備的電流 、電壓、功率等歷史趨勢曲線；根據不同區域、不同時期能耗對比分析，實現精準能耗管理；
設備預測性維護：根據分析負荷設備多種電參量，運用工業大數據平臺構建設備故障預測模型，及時分析出設備運行狀態以及進行 設備維護的優先級，實現負荷設備的預測性維護功能；
多種通信接口支持：485接口、以太網接口、wi?、5G、4G等通訊接口；支持Modbus、MQTT、Http、IEC-60870等多種通訊協議；
技術參數
|
產品名稱 |
礦用隔爆兼本質安全型交流變頻器 |
|
|
額定輸入電壓（V） |
AC660V、AC1140V、AC3300V/2*1750V 50Hz |
|
|
電壓波動 |
電壓波動±15% 頻率波動：±2.5% |
|
|
額定輸出特性 |
三相AC 0～660V，AC 0～1140V，0.5～50Hz（頻率最大可達400Hz） |
|
|
過載能力 |
150%額定電流60s；200%額定電流3s |
|
|
控制電機形式 |
異步電動機、永磁同步電動機、永磁同步電動滾筒 |
|
|
主要控制 |
調制方式 |
SVPWM空間矢量PWM調制 |
|
控制方式 |
矢量控制、VF控制 |
|
|
頻率精度 |
數字設定：最高頻率×±0.1%；模擬設定：最高頻率×±0.5% |
|
|
頻率分辨率 |
數字設定：0.01Hz；模擬設定：最高頻率×±0.1% |
|
|
轉差補償 |
自動轉差補償范圍：0～150%，開環穩速精度0.5%，閉環穩速精度0.02% |
|
|
載波頻率 |
依據內部溫度自整定，手動可調范圍0.7～16kHz |
|
|
加減速曲線 |
兩種曲線：直線和任意S曲線；七種加速時間（多步速度） |
|
|
顯示 |
顯示屏運行顯示 |
額定頻率、輸出頻率、電壓、電流、功率、電動機轉速、負載率等 |
|
故障狀態顯示 |
過壓、欠壓、過流、過載、過熱、缺相、短路、失速、漏電等 |
|
|
制動 |
制動方式 |
回饋制動、直流制動 |
|
主要控制運行 |
起動轉矩 |
150%以上，零速轉矩0～100%可調 |
|
制動轉矩 |
150%（最大可達220%） |
|
|
速度控制范圍 |
開環1：100，閉環1：1000（相對額定轉速） |
|
|
過程控制 |
內置PID調節器，可通過各類變送器形成閉環控制系統 |
|
|
自動電壓調整 |
電網電壓變化時，能自動適當?shù)馗淖兓绢l率，保護電動機負載能力 |
|
|
頻率設定 |
數字設定、模擬設定、控制面板給定、串行通訊給定、功率平衡給定 |
|
|
運行命令給定 |
控制面板給定、外接端子給定、串行通訊給定 |
|
|
模擬量輸入/輸出 |
0～10V，4～20mA |
|
|
運行控制功能 |
數字量輸入 |
10路可編程輸入，實現遠/近控、正/反轉、起/停，預置速度 |
|
模擬量輸出 |
轉速、負載、雙極性負載、PID變量均可外接儀表 |
|
|
開關量輸出類型 |
5路繼電器輸出（250V/10A觸點） |
|
|
開關量輸出 |
運行輸出、故障輸出、遠控狀態輸出 |
|
|
通訊功能 |
Modbus-rtu、Modbus-tcp |
|
|
保護功能 |
過壓、欠壓、過流、過載、過熱、缺相、短路、失速、漏電等 |
|
|
防爆標志 |
Exdb[ib Mb]I Mb |
|
|
冷卻方式 |
真空熱管冷卻、循環水冷卻（或外供水冷卻） |
|
產品外形尺寸
|
功率等級 |
外形尺寸(長×深×高)(mm) |
重量(噸) |
|
22～45kW（兩象限） |
900×800×1150 |
0.5 |
|
90～400kW（兩象限） |
1682×1072×1305 |
1.5 |
|
90～400kW（四象限） |
1950×1175×1305 |
1.9 |
|
315～500kW（兩象限） |
1855×1175×1315 |
1.8 |
|
315～500kW（四象限） |
1855×1175×1315 |
2.2 |
|
500～710kW（兩象限） |
1990×1225×1300 |
2 |
|
500～710kW（四象限） |
2250×1240×1480 |
2.5 |
|
800～1120kW（兩象限） |
2462×1181×1444 |
2.5 |
|
800～1120kW（四象限） |
2462×1181×1444 |
3 |
|
630～2200kW（兩象限） |
1970×1296×1486 |
2.4 |

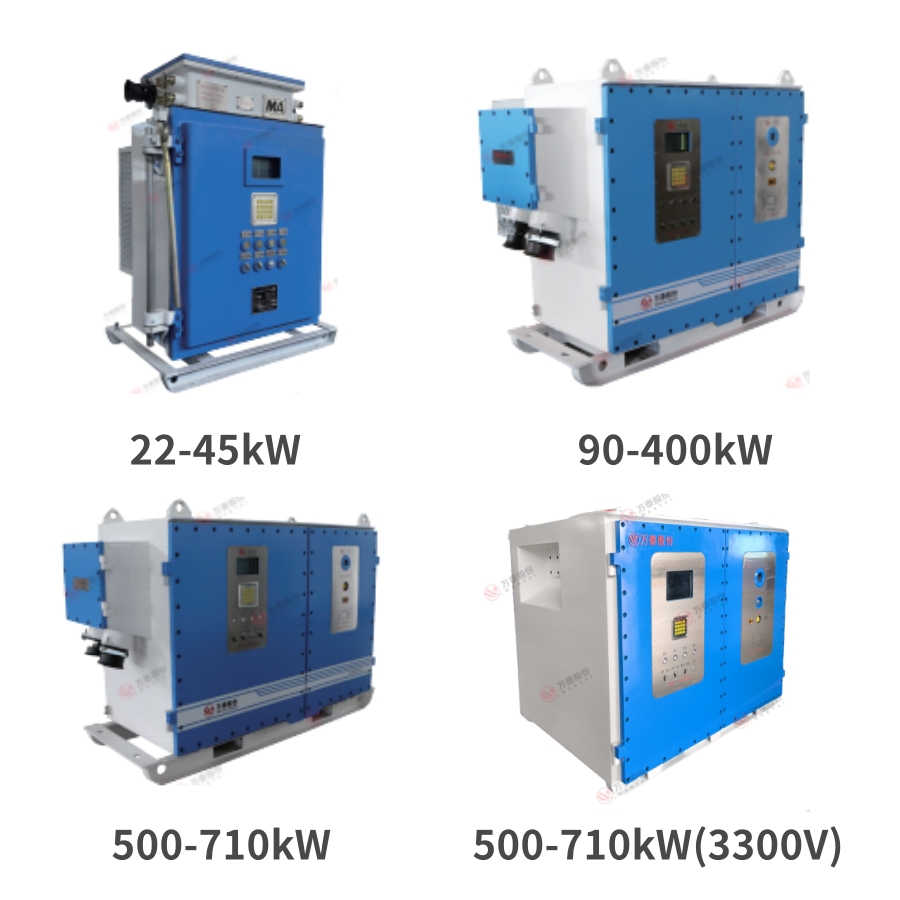

產品外觀圖片
